埃瑞特哈芬槽鉚接機，預埋件鉚接機（旋鉚機)

武漢埃瑞特IRIVET鉚接機應客戶要求，生產設計各種類型的鉚接設備，最近多家客商找到公司，需要設計制造哈芬槽預埋件鉚接設備，經過與客戶的溝通和協商，目前已經開發了哈芬槽專用的哈芬槽鉚接機，預埋件鉚接機，哈芬槽旋鉚機，預埋件旋鉚機和同步工裝，另外為高端客戶開發了全自動的哈芬槽數控鉚接機。

哈芬槽鉚接機使用的是武漢埃瑞特生產的立式JM16徑向鉚接機或臥式JM20W哈芬槽鉚接機，配合同步自動夾緊的工裝，生產效率極高。

推薦閱讀：哈芬槽鉚接機|預埋槽鉚接機選埃瑞特品牌

相關產品：

1、埃瑞特哈芬槽鉚接機,管廊鉚接機,哈芬槽熱鉚機,預埋槽鉚接機,管廊支架鉚接機，哈芬槽道鉚接機,哈芬槽數控沖孔機,哈芬槽制造設備

2、槽道數控沖孔機

3、槽道數控滾彎?rùn)C(jī)

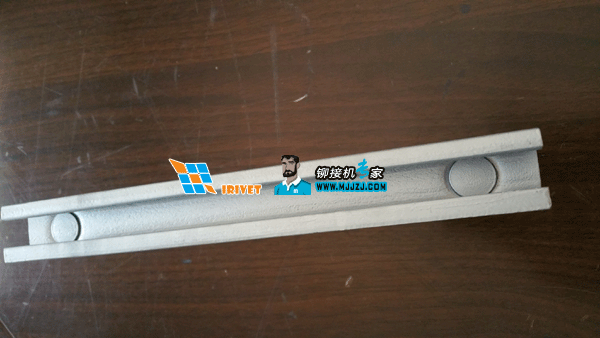

哈芬槽鉚接機加工樣品

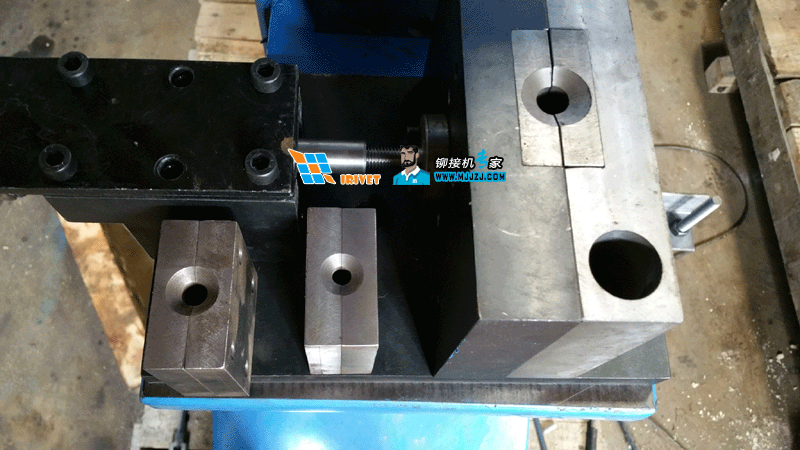

哈芬槽鉚接機配套工裝

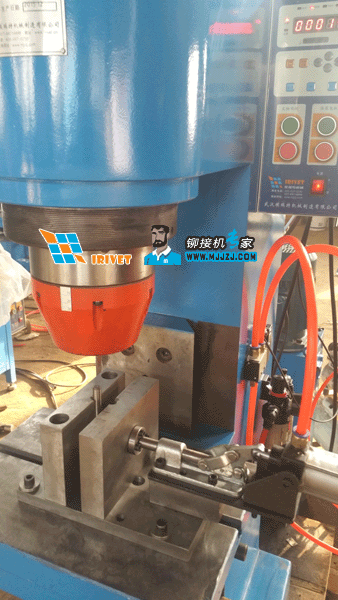

埃瑞特JM16哈芬槽鉚接機

立式JM16哈芬槽鉚接機加工哈芬槽視頻：

普通臥式哈芬槽鉚接機預埋件鉚接機帶同步工裝見下面視頻：

同時我方在上面這種相對簡單的哈芬槽鉚接機（旋鉚機）結構上進行了進一步優化，如下圖

優化后設計優勢如下：

1、鉚接機頭可以左右移動，方便不同規格不同桿長的零件鉚接

2、工裝小平臺可以通過手柄上下進行調節，對于不同的規格產品，可以最大范圍實現柔性生產，避免更換工裝

3、設備可自由選用氣動或液壓動力，鉚接自由度更高。

普通立式哈芬槽鉚接機（旋鉚機）預埋件鉚接機帶同步工裝見視頻：

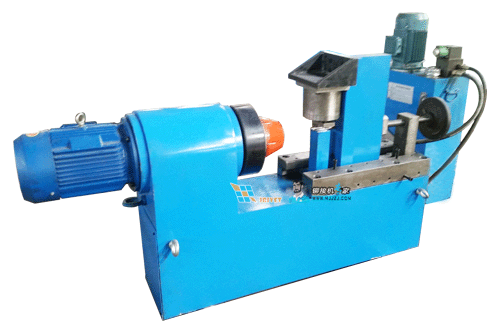

哈芬槽鉚接機，預埋件鉚接機JM20W技術參數：

JM20W臥式預埋件鉚接機參數

鉚接鉚釘直徑范圍            Φ4~Φ20

鉚接壓力                 65KN

油泵允許輸出壓力          2.5MPa

鉚頭工作行程              30MM

鉚頭到工作臺距離          260MM

工作臺粗調移動距離            260MM

鉚頭中心到立柱導軌表面距離    225MM

鉚頭伸出長度                 標準62MM

功耗                          4.4Kw

油泵電機轉向               順時針（俯視）

外形尺寸                 1370MM×500MM×850MM

機床凈重                      850Kg

玻璃幕墻托架以及哈芬槽預埋件零件都具有相同的結構，需要在槽鋼的內部需要鉚接一排螺栓（如下圖），目前采用鉚接機（旋鉚機）已經很好的解決了這個工藝問題。

普通哈芬槽鉚接機（旋鉚機）由于投資較低，使用較方便，非常適合打樣生產和中、小批量生產，當需要大批量出產時，可以考慮自動數控哈芬槽鉚接機（預埋件鉚接機），下面做一簡單的介紹，如需詳細資料，請聯系我方027-88716898.

自動的數控哈芬槽鉚接機主要由沖孔頭、JM16徑向鉚接機機頭、自動送鉚釘機構、數控工作臺、機架及液壓站等組成，由PLC可編程控制器集中控制產品的鉚接過程。在設備的行程范圍之內，也可以編寫不同的程序，滿足不同零件的自動鉚接。
