自沖鉚接機(鎖鉚,自沖鉚,自沖鉚槍,自沖鉚鉗,自沖鉚設備,自刺穿鉚接機)及自沖鉚釘
自沖鉚接機(自刺穿鉚接機,鎖鉚,自沖鉚槍,自沖鉚鉗,自沖鉚設備)
如需數控自沖鉚接機,請點擊本連接
在選購自沖鉚接機前請閱讀:自沖鉚接機科普系列:自沖鉚接機-你了解它嗎
武漢IRIVET(埃瑞特)是國內專業提供自沖鉚接機廠家,自沖鉚接機專業供應商。自沖鉚(自刺穿鉚接,鎖鉚,SPR-Self Piercing Riveting,自沖鉚槍,自沖鉚鉗,自沖鉚設備)技術是從1995年開始研究的。主要目的是為了要提高汽車的經濟性,使車身輕量化,而車身輕量化很重要的措施是引入新材質,如,鍍層薄鋼板、鋁、強化塑料、復合材料等等;而這些新材質的連接使用點焊就無能為力了。自沖鉚接機技術具 有可以連接不同材質,高耐疲勞性,良好的密封效果和防滲透功能,易于實現機械化,能耗小,使用場地小,無污染等優點。目前自沖鉚接機主要是母線槽自沖鉚接機,鋁單板自沖鉚接機,鋁合金車身自沖鉚接機,輕鋼龍骨自沖鉚接機。

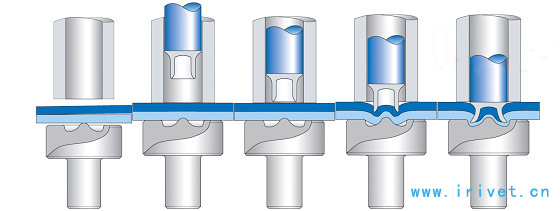

技術原理及流程:壓邊圈首先向下運動對鉚接材料進行預壓緊,以防止材料在鉚釘?shù)淖饔昧ο孪虬寄?nèi)流動,而后沖頭向下運動推動鉚釘向下刺穿上層材料。在凹模與沖頭的共同作用下鉚釘尾部在下層金屬中張開形成喇叭口形狀以便鎖止,達到連接目的。鉚接兩層相同金屬材料時,較厚的放在下層;鉚接兩層不同金屬材料時,將塑性好的材料放在下層;鉚接金屬與非金屬材料時,將金屬材料放在下層。
無需預先打孔,無廢料,無鐵屑產生 | |
自沖鉚鉚接允許帶有非金屬夾層的材料進行鉚接; | |
自沖鉚鉚接點沒有熱應力集中,不會破壞材料表面鍍層; | |
自沖鉚鉚接點的動態疲勞強度高,遠遠優于點焊等傳統薄板連接工藝; | |
可以連接金屬和非金屬材料和多層材料組合; | |
防水性、氣密性好; | |
自沖鉚鉚接點是利用特定模具沖壓成型,鉚接質量穩定; | |
通過檢測鉚接點外形幾何尺寸可以簡便地進行鉚接質量判定,還可以實現無損傷檢測; | |
自沖鉚鉚接設備可以集成多點鉚接于一個沖程內完成,極大地提高工作效率; | |
自沖鉚鉚接設備能耗較低,沒有煙塵排放,沒有噪音污染 | |
在設備的一個沖程內完成鉚接!工序簡單,節省人工成本; | |
不損傷連接點出工作的鍍層或涂層,無須后序噴漆、電鍍; | |
連接的靜態連接強度為點焊的70%,動態疲勞連接強度遠遠高于點焊。 | |

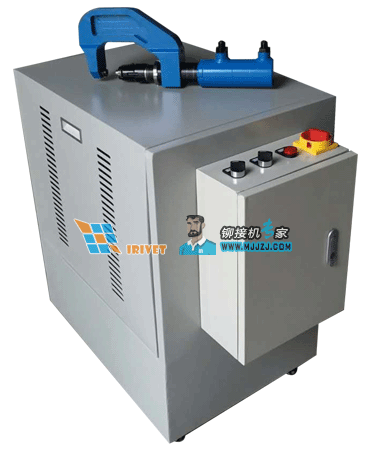

自沖鉚接機(鎖鉚,自沖鉚槍,自沖鉚鉗,自沖鉚設備,手持自沖鉚)型號與參數 | |
液晶款電控 | 觸摸屏電控 | 按鈕款電控 |
---|---|---|
全部升級為高可靠性自沖槍頭 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注意:自2017年11月武漢埃瑞特自沖鉚接機全系免費升級為更耐用的齒輪送釘結構。 我公司的其他品種自沖鉚接機
我公司的自沖鉚釘

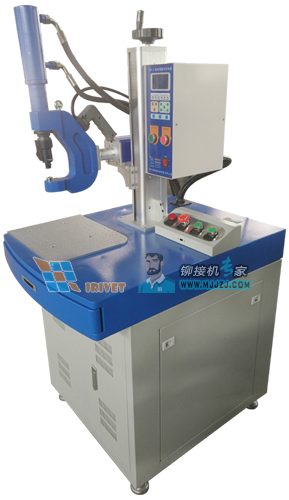

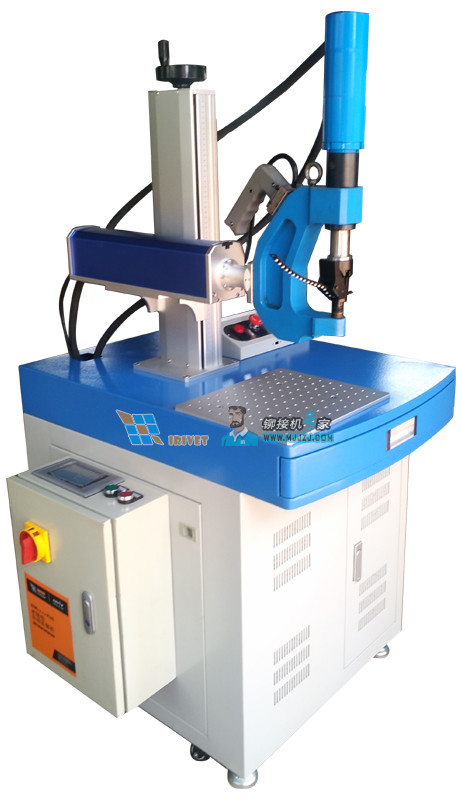

注意: 1、手持式使用料帶自沖鉚釘,臺式使用散裝自沖鉚釘,臺式適合自動生產線使用。 2、ZCM-8是大噸位的自沖鉚接機,適合8毫米的鋁板,4毫米的鋼板自沖鉚接加工。
更多自沖鉚接機設備資訊: 1、自沖鉚接機,自刺穿鉚接機,鎖鉚,自沖鉚槍,自沖鉚鉗,自沖鉚設備 2、自沖鉚接機(自沖鉚槍,自沖鉚鉗, 自沖鉚設備)的分類詳解 4、埃瑞特房屋輕鋼龍骨自沖鉚接機(自刺穿鉚接機,鎖鉚)大顯身手正當時 5、使用埃瑞特幕墻鋁單板自沖鉚接機,產量一天一番 8、埃瑞特自沖鉚接設備(自沖鉚接機)原理和自沖鉚接技術 11、SPR自沖鉚接機在機箱機柜行業的應用 12、自沖鉚接設備如何選?SPR自沖鉚接設備廠家選用技巧 14、SPR自沖鉚接機,SPR自沖鉚接工藝生產過程的優缺點有哪些 16、埃瑞特母線槽自沖鉚接機,母線槽鉚接機廠家,母線槽鉚釘機,母線槽鉚釘槍,母線槽鉚接設備 17、埃瑞特自沖鉚接機替代HENROB亨羅布SPR Self Piercing Riveting 19、自沖鉚接機|鎖鉚|自刺穿鉚接機|SPR鉚接設備,自沖鉚接機廠家他們都選埃瑞特
自沖鉚接機產品例舉母線槽自沖控鉚接機 母線槽的制造離不開自沖鉚接機的身影,每一條母線槽生產線就是一臺自沖鉚接機匹配母線槽工裝的加工站。在生產線上,母線槽鉚接機發揮關鍵的作用。 鋁單板自沖鉚接機 鋁單板自沖鉚接機是將角碼與單板自動連接的絕好設備,完美替代抽芯鉚釘工藝,效率成倍提升,為中國輕工業產品提高品質做出貢獻! 輕鋼龍骨自沖鉚接機 輕鋼龍骨房屋的建造已經大面積使用連接強度更高的自沖鉚接工藝,新工藝讓鋼與鋼板的連接如此方便和高效,快快拋棄點焊,螺栓吧
|
自沖鉚接機(自沖鉚槍,自沖鉚鉗,自沖鉚設備)母線槽生產演示
母線槽目前采用的鉚接制造工藝有兩種,一種是螺栓連接另一種是自沖鉚接。母線槽系螺栓連接法,任何人都能輕而易舉地進行連接操作。扭緊接頭螺栓是母線連接的保證,630A以下母線力矩必須達到8Kg,800A以上力矩必須達到12Kg,緊固后的檢驗要求用0.01mm塞尺檢查。而自沖鉚連接方式則是螺栓連接的進化工藝,目前也得到了比較廣泛的應用,具備較高的自動化水平,鉚釘?shù)陌惭b和沖鉚都由設備自動完成,使得制造母線槽的時間大大縮短,且不需要對扭矩和間隙進行檢驗,克服了螺栓連接的效率低下問題。
本視頻尺寸較小,高清視頻另見 自沖鉚接機母線槽生產線演示
自沖鉚接機加厚板材鏈接演示演示
自沖鉚的適應能力試驗,采用3毫米+3毫米的鋁板進行測試。自沖鉚接機經過改裝,配合加長的鉚釘可以鉚接20毫米以內的總厚度。
本視頻尺寸較小,高清視頻另見 自沖鉚接機加厚板材鏈接演示
料帶式自沖鉚釘
料帶式自沖鉚釘是為了配合手持式自沖鉚接機上料而專門設計的,料帶上安裝有鉚釘,通過料帶的移動,鉚釘逐顆送到自沖鉚接機槍室,從而完成鉚接自動化的過程。本公司銷售的自沖鉚釘具備進口鉚釘?shù)钠焚|(zhì),價格全國優惠,歡迎免費試用后批量采購!
撒裝自沖鉚釘
散裝自沖鉚釘是為了臺式自沖鉚接機而設計的,臺式自沖鉚接機安裝有自動選釘盤,自動送料滑道,用戶只需把散裝鉚釘導入自動選釘盤的鉚釘儲藏室即可,鉚釘會全自動地送入鉚接位置。本公司銷售的散裝自沖鉚釘具備進口鉚釘?shù)钠焚|(zhì),價格全國優惠,歡迎免費試用后批量采購。
自沖鉚,自沖鉚接機(自沖鉚槍,自沖鉚鉗,自沖鉚設備)選購教程
作者:武漢埃瑞特機械制造有限公司 自沖鉚接機廠家 作者:袁濤
自沖鉚接機也稱為自沖鉚,自刺穿鉚接機,鎖鉚機,自沖鉚槍,自沖鉚鉗,自沖鉚設備,其型號品種比較單一。自沖鉚接機進入中國的時間不長,目前市場上銷售的自沖鉚接機品牌也不多,但是就筆者看來自沖鉚接機市場魚龍混雜,不同品牌質量差距非常大,用戶如何選擇一臺合格的自沖鉚接機越來越成為一個突出的問題,下面就由筆者來給大家提供一些參考意見!
首先,自沖鉚有國產自沖鉚也有進口的,如何選擇呢?
筆者認為就普通自沖鉚接機來說,進口自沖鉚和國產自沖鉚不存在技術代差,基本處于同等水平,擁有同樣的結構構造,我們知道進口鉚接機的做工和材料都比較好,這是客觀事實,但是這種差距并不大并且逐步在縮小,同時國產鉚接機的價格僅為進口機的三分之一左右,而且大廠的產品皮實耐用,服務本地化,響應迅速,配件提供及時,因此國產鉚接機的國內市場占有率正在快速提高。綜合以上因素,個人建議還是采購國產自沖鉚接機,國產自沖鉚接機做的比較好的廠家筆者推薦武漢埃瑞特(IRIVET)品牌。
其次,如何選購一臺合格的自沖鉚接機,如何在各品牌間進行比較挑出好的自沖鉚接機呢?
自沖鉚接機一般由槍頭,液壓站和控制系統組成,下面我們就它們的選購做一詳細說明。

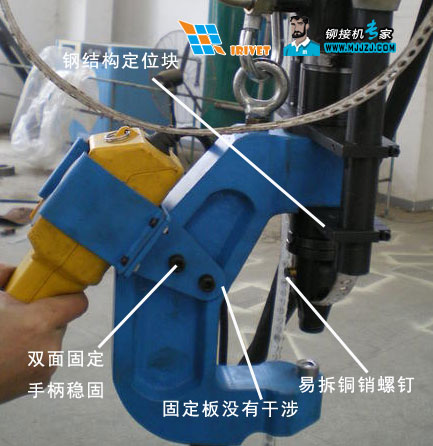

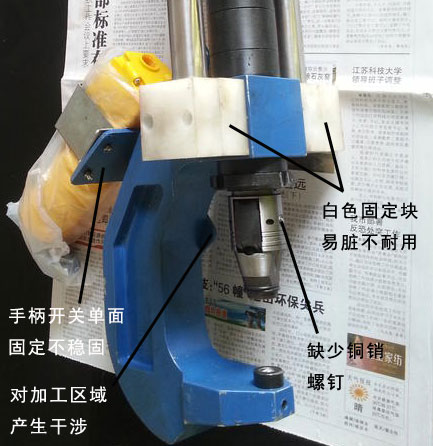

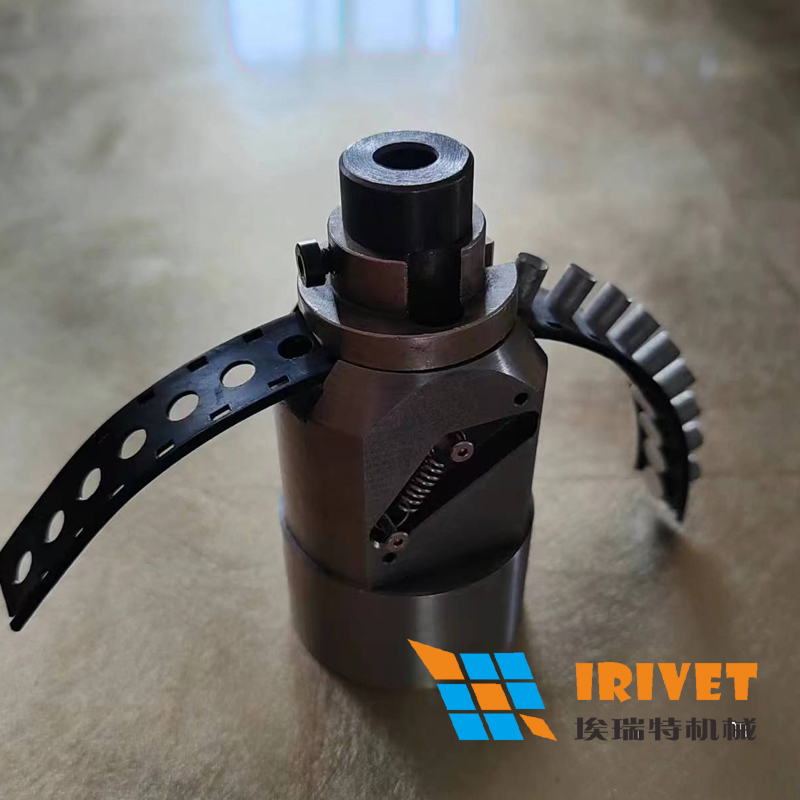

自沖鉚接機的槍頭是整機的關鍵部件,其好壞直接關系到自沖鉚接機的加工質量和耐用度。所以槍頭部分絕對不能夠選擇有偷工減料的產品,下面我們提供兩張圖片供大家參考。 一張是一些小廠的產品,一張是埃瑞特(IRIVET)公司的產品,我們對比看一下。
由于內部結構筆者沒有拆開進行比較(和我們采購時一樣無法拆開廠家的產品),但僅就外觀設計,還是可以看出一些端倪。
首先,機器缺少易拆銅銷螺釘,該螺釘?shù)淖饔檬怯脕磴q接進料偏轉機構,其設計為抽拉結構,表面光潔,一旦設備出現問題或需要更換彈片,直接抽出銅銷螺釘即可解體槍頭,快捷方便,而小廠使用的是頂絲或螺釘結構,這種降低成本而犧牲使用方便性一目了然。
其次,使用聚四氟乙烯定位塊來固定進出料管。其實這種設計使用時間長后,白色的固定塊由于油污的接觸會變成黑色,影響設備的美觀,同時耐用性和牢固度沒有鋼結構的好。
然后,固定手柄的安裝板是單面固定,手柄開關在使用中需要頻繁受力使槍頭移動,因此固定一定要穩固,一定要雙面固定。同時不能對鉗體內部加工區域產生干涉。

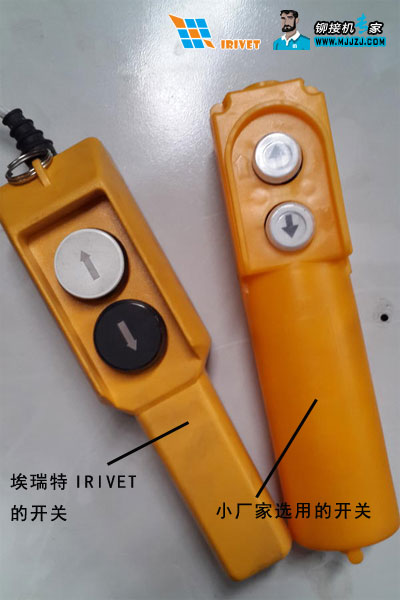

手柄開關是槍頭部分唯一的控制系統,其要求非常高,既要堅固強韌可以通過手柄提起鉗體,還要防油防水,而且還要內部觸點接觸脫開迅速堅決(點動對模的要求),所以手柄開關不能選用質量不可靠的配件!下面圖片左方為武漢埃瑞特IRIVET選用的開關,右方為一些小廠家選用的開關。可以看到,左側開關邊沿有一圈防水密封膠皮,右方的沒有。材質上、工藝上也都是左方占優。
槍頭部分需要特別提到的零件還有彈片和撥片,兩者都是彈性零件,使用時間長后,彈性自然會有所降低,這時我們需要進行更換,此時易拆銅銷螺釘?shù)淖饔镁屯宫F(xiàn)出來了。彈片和撥片廠家都會配有配件,而且大廠也會不吝惜成本采用好的材料和熱處理工藝,在發貨清單中也會注明配有備用彈片和撥片備品。同時IRIVET自沖鉚接機還會給客戶提供備用的整機全套密封圈供客戶不時之需。
自沖鉚接機的液壓站是一個高壓系統,它的質量和做工直接關系到自沖鉚接機的好壞,以我公司武漢埃瑞特ZCM-5型自沖鉚為例,該機輸出31.5MPA的壓力,標配油管雙層耐壓50MPA,液壓站配備風冷裝置,配置和用料都是一流的。而有一些品牌的自沖鉚接機采用密封液壓站設計,這樣對散熱和檢修以及設備狀態觀察都不太實用,建議用戶對液壓站的比較時可以選用進口自沖鉚接機采用的半密封設計或IRIVET采用的全敞開設計。

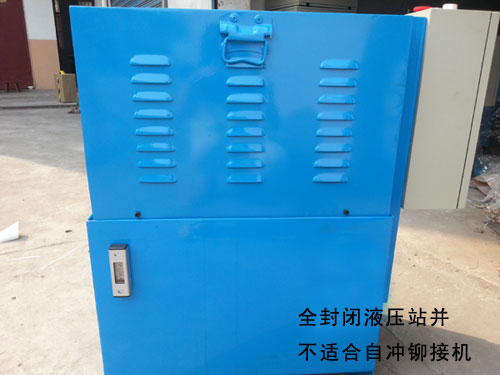

上圖全封閉液壓站并不適合自沖鉚接機
上圖為IRIVET的可敞開帶風冷自沖鉚液壓站設計,各功能都具備。
電控系統是自沖鉚的控制大腦,自沖鉚接機在工作時需要控制的參數是非常多的,同時控制功能也要求較高。自沖鉚接機的電控系統必須具備以下功能:1、手動功能,也可稱為點動功能,該功能主要是在裝鉚釘、模具對位、試制或維護維修時使用,通過上下控制鍵可以讓壓頭懸停在需要的位置。2、半自動功能,該功能是指按下下按鈕后可以按設定的參數進行鉚接(按鈕不得松開),到達設定參數值,鉚接停止,并自動回程,工作中松開下按鈕機器即會停止鉚接。該功能非常適合小批量生產和新員工的培訓期生產。3、自動功能,該功能是指按下下開關一次后(可以松開,上按鈕為急停開關),機器按參數設定自動完成一個鉚接循環。批量生產時會用到自動功能。在這里有必要提到一下埃瑞特(IRIVET)公司專門為自沖鉚接機開發的專用電控,其參數設定非常方便,顯示屏?xí)词癸@示參數的變化,同時還能對加工件數進行計數,這些創新的設計和功能目前進口的自沖鉚接機都不具備。

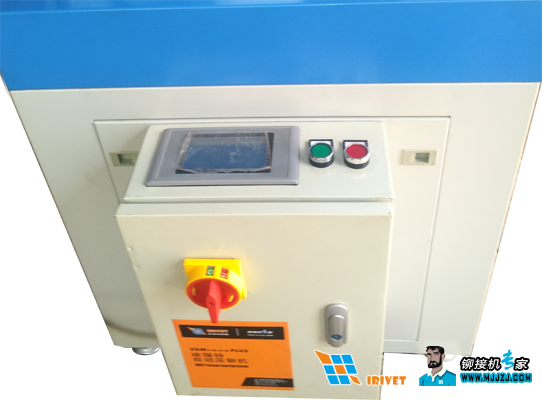

上圖左為武漢埃瑞特自沖鉚接機廠家設計的自沖鉚接機專用電控系統,右為某些品牌的簡單自沖鉚控制系統,功能單一,用戶體驗差。

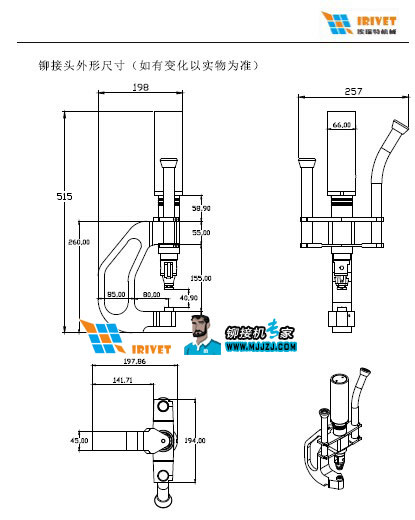

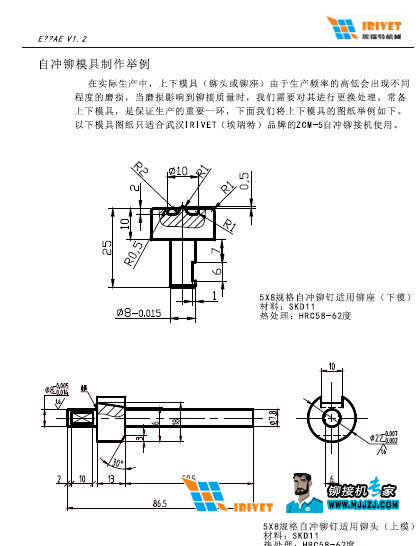

除了以上幾個部分的辨別和比較,其他細節的地方也需要進行認真比較,如廠家是否提供詳細的說明書,我見過某些廠家的說明書只有5,6頁紙的,不知道客戶買到這樣的產品是什么感受,下面我們看看埃瑞特IRIVET品牌廠商鉚接機說明書的詳細程度,連模具制造圖紙都有,相信您一定與我有相同的感受,那就是買他們的產品真心覺得可靠踏實。另外像埃瑞特IRIVET廠商還建立有自沖鉚的服務論壇,相關資料都可以下載,不清楚的問題還能在線交流。
上面講了很多,相信對大家自沖鉚接機的選購一定有所幫助,如有不對之處請不吝賜教!
用自沖鉚接方法對鋁及高強度鋼材進行鉚接,鉚接牢靠性要比點焊好;鉚接質量穩定,達到牢固一致的鉚接效果;鉚接過程清潔,無煙霧;比焊接消耗能量少得多;鉚接過程比較容易進行自動化。
