JM50超重型鉚接機（訂制品
，以實物為準） |
| 超重型噸位鉚接機是IRIVET埃瑞特公司技術人員耗時半年研制的,具有自主知識產權大噸位鉚接機。
該機可冷鉚直徑在50毫米以下熱鉚70毫米以下的實心鋼鉚釘,廣泛應用于航天科技，重型水電站發電機組，大型零部件等加工行業。設備通過專用的液壓回路和回轉機構,設備噪音被降到極低的水平。
目前為超重噸位鉚接機。該機參數由客戶零件特點具體設計，可以做到產品生產的最優化。電控系統可以加裝采用PLC控制或單片機輕觸式液晶
電控箱。 |

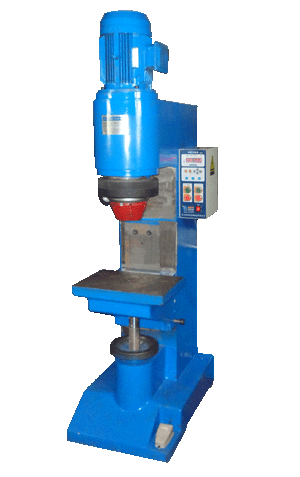

 JM50標準設備
|
 |
|
JM40配液晶觸摸屏（升級加裝） |
|
主要特點 |
|
■按客戶零件特點可訂制為單柱式、雙柱式、龍門式或四柱式 |
|
■冷鉚接40-50mm以下鉚釘 |
|
■熱鉚接60-70mm以下鉚釘 |
|
■超重型液壓設計 |
|
■采用四柱結構支撐，鋼性良好 |
|
■可配備預壓裝置，克服不良變形 |
|
■鉚接時間，鉚接壓力，鉚接速度無級可調 |
|
■鉚接力小，模具耗損小 |
|
■對金屬材料要求不高，銅鋁都不限 |
|
■鉚接表面光潔美觀，鉚接過程無振動、低噪音、低能耗 |
|
■只要制作合適的
模具，即可鉚接各種形狀 |
|
■配合自動送料裝置方便加工 |
|
■操作簡單.消耗低.維修費少 |
|
本機屬訂制機型，可按客戶要求加工 |
|
|
|
主要參數
|
JM40 |
JM50 |
|
鉚接鉚釘直徑范圍 |
Φ10~Φ40 |
Φ10~Φ50 |
|
鉚接壓力 |
160KN |
220KN |
|
油泵允許輸出壓力 |
2.5MPa |
2.5MPa |
|
鉚頭工作行程 |
40MM |
60MM |
|
鉚頭到工作臺距離 |
280MM |
280MM |
|
工作臺中心定位孔直徑 |
Φ26 |
Φ26 |
|
鉚頭伸出長度 |
標準62MM |
標準85MM |
|
功耗
|
13Kw |
15Kw |
|
油泵電機轉向 |
順時針（俯視） |
順時針（俯視） |
|
機床凈重 |
2500Kg |
3600Kg |
 |
|
以上設備為標準機型，如需更大噸位的設備則要定制 |
 |
|
該機冷鉚直徑可達80毫米 |
|
可選升級項目 |
|
|
|
 |
 |
 |
 |
|
微調刻度裝置 |
自動潤滑裝置 |
輕觸液晶程控電控 |
PLC壓力行程監控 |
|
|
|
|
|
|
