如何制作鉚接機鉚頭及鉚頭制作規范

作者：武漢埃瑞特機械制造有限公司袁濤

鉚接質量的好壞除了鉚接機制造加工達到企業的設計要求外，關鍵在于鉚頭尺寸設計的合理性及其加工精度的高低。鉚頭設計合理、加工精度高，則鉚接面質量高，否則其反。下面介紹一下鉚頭設計及制作時需掌握的幾大要素：
　　a、鉚頭的材質：鉚頭的材料選擇常選用模具鋼。如CR12MoV，W18Cr4V。按鉚頭設計尺寸加工，進行淬火處理（HRC58～62）。最后上磨床磨到設計尺寸，使表面粗糙度達到以上。
　　b、鉚頭的尺寸設計
　　鉚頭在鉚接過程中總是圍繞著球心進行運動，不管在什么情況下，球半徑長度都不能改變，故在加工鉚頭時要確保圖表中D的尺寸精度。下面介紹三種典型鉚頭的設計。

下面我們介紹一下最常用的三種類型的鉚頭。

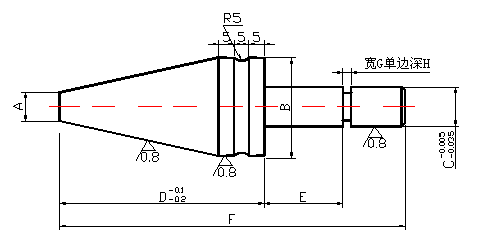

㈠扁平型鉚頭的設計
　　扁平型鉚頭的是使用最頻繁的一種類型。A根據鉚接零件鉚接成型完畢后鉚釘?shù)某叽绱_定。如鉚釘未鉚前為φ6mm，鉚接后尺寸為φ8mm，這時鉚頭A的尺寸一定要≥8mm，常選用大于鉚接成型后的尺寸2mm。E的尺寸為F－D的一半。（參看圖表）

型號	關鍵尺寸（單位：mm）					材料	淬火硬度
型號	D	F－D	G×H	C	B	模具鋼	HRC
3mm系列機型	50	30	2.2×1.7	φ12	φ20	Crl2Mov	58-62
6mm系列機型	50	30	2.2×1.7	φ12	φ20	Crl2Mov	58-62
9mm系列機型	50	30	2.2×1.7	φ12	φ21	Crl2Mov	58-62
12mm系列機型	50	30	2.2×1.7	φ12	φ21	Crl2Mov	58-62
16mm系列機型	62	35	2.8×2.2	φ20	φ28	Crl2Mov	58-62
20mm系列機型	62	35	2.8×2.2	φ20	φ30	Crl2Mov	58-62
30mm系列機型	62	35	4.0×2.8	φ25	φ35	Crl2Mov	58-62

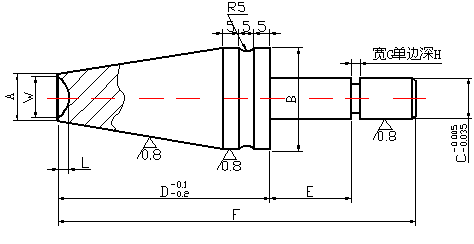

㈡半園頭型鉚頭的設計
　　當工件鉚接完畢后成型形狀為半園頭型時，圓弧半徑R根據零件鉚接要求確定。
　　例如：要在9mm系列鉚接機上要將6mm直徑的鉚釘鉚成W＝8mm直徑的半園頭，半園頭弦高度L為1mm，則鉚頭總長度為D=50+1÷2=50.5mm，A＝W＋2＝10mm(一般情況下A－W的值取1～3mm)。
　　如圖所示：

型號	關鍵尺寸（單位：mm）					材料	淬火硬度
型號	D	F－D	G×H	C	B	模具鋼	HRC
3mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ20	Crl2Mov	58-62
6mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ20	Crl2Mov	58-62
9mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ21	Crl2Mov	58-62
12mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ21	Crl2Mov	58-62
16mm系列機型	62＋L/2	35	2.8×2.2	φ20	φ28	Crl2Mov	58-62
20mm系列機型	62＋L/2	35	2.8×2.2	φ20	φ30	Crl2Mov	58-62
30mm系列機型	62＋L/2	35	4.0×2.8	φ25	φ35	Crl2Mov	58-62

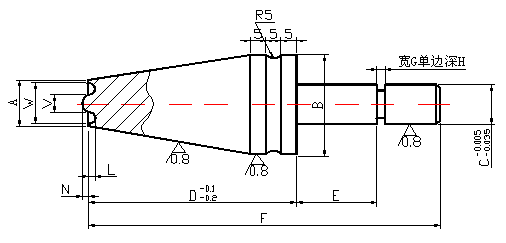

㈢外翻邊鉚頭的設計

如圖所示為鉚頭制作的尺寸，V為空心鉚釘?shù)膬?nèi)徑d+0.5mm即V= d+0.5，如鉚釘內徑超過6mm則加上的數值應加大，一般d≤6mm可加0.5，12mm≥d≥6mm可加1,當d≥12mm可加1.5，　A＝W＋2mm(一般情況下A－W的值取1～3mm)，L為鉚接后翻邊的高度，其尺寸可自定。N為擴口部位深度，其值由鉚釘空心深度決定。

型號	關鍵尺寸（單位：mm）					材料	淬火硬度
型號	D	F－D	G×H	C	B	模具鋼	HRC
3mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ20	Crl2Mov	58-62
6mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ20	Crl2Mov	58-62
9mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ21	Crl2Mov	58-62
12mm系列機型	50＋L/2	30	2.2×1.7	φ12	φ21	Crl2Mov	58-62
16mm系列機型	62＋L/2	35	2.8×2.2	φ20	φ28	Crl2Mov	58-62
20mm系列機型	62＋L/2	35	2.8×2.2	φ20	φ30	Crl2Mov	58-62
30mm系列機型	62＋L/2	35	4.0×2.8	φ25	φ35	Crl2Mov	58-62
