作者：武漢埃瑞特機械制造有限公司 袁濤

接線說明

1、將原有損壞的電器箱取下，保留其外部連接兩電機、主電源、照明燈、電磁閥、腳踏開關等元件的電線，并分類，如破損則需更換。

2、將新電控箱上下兩面的8顆螺釘取下，然后將白色前面板沿垂直方向旋轉一個角度，將電控箱后蓋板及前面板從桔紅色箱體內取出。

3、將兩電機、主電源、照明燈、電磁閥、腳踏開關等元件的電線穿過桔紅色箱體，并用四個M4×10螺釘將箱體固定到設備立柱上。

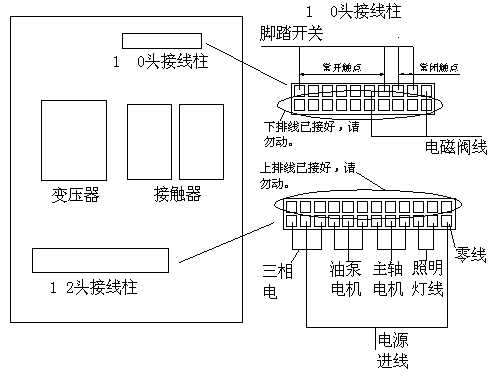

4、參照接線圖將電線接入相應接線柱。

5、將面板安裝到電控箱上，并擰緊螺釘。

6、  接入電源，通電試車。請確認油泵電機和主軸電機轉向?yàn)轫槙r(shí)針。
