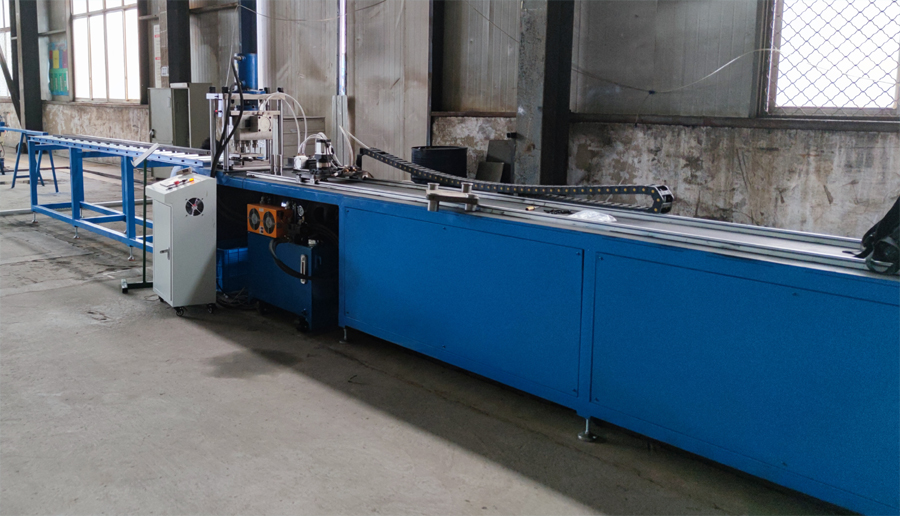

埃瑞特復合多模自動數控沖孔機是我司開發的適用于預埋槽行業的新型全自動液壓高速數控沖孔機，該機可同時沖裁兩根槽道，并通過切換不同的沖孔模具實現槽道上不同尺寸和位置的孔的同機加工，大大減少時間消耗。通過快換模具可加工各種不同規格及形狀的孔徑，如圓孔，腰圓孔，方孔等等，該機沖孔平整無毛刺，定位準確。整機夾緊、升降等機構采用氣壓或液壓控制，工件定位（X坐標）由伺服驅動，整機控制采用PLC控制，通過觸摸屏界面進行參數設定及操作切換，操作簡單方便，并可儲存100個以上產品加工參數。





該機的主要特點有：
1、 人性化操作界面，僅需輸入產品的孔位坐標參數即可進行產品加工，無需專業人員編程。
2、 控制系統：觸摸屏操作界面+數字控制系統+伺服系統。
3、 加工范圍廣：通過更換模具可加工Ф3.5-Ф20mm的孔（具體可按客戶要求定制）。
4、 本機能在共線生產同時加工兩根槽道上的2種不同尺寸的孔。
5、 本機可連續加工無限個孔，并可儲存100個以上產品加工參數。
6、 產品檢索方面，可按序號檢索、編號檢索、亦可逐行檢索。
7、 機床調整方便，換模迅速，可大大節省調機時間。
8、 自動化加工產品一致性好，產品質量更穩定。
9、 該機型適用于任何等距離與不等距離孔距的工件沖孔。
10、沖孔位置離槽道端面最小距離25毫米

1、該設備技術參數：
公稱力： 50噸
油缸缸徑： 180mm
油缸行程： 300mm
最長可加工槽道長度 6m
最后一個孔距離槽道端面最小距離 25mm
數控移動精度  0.1mm
沖孔次數： 14～25次每分鐘
沖孔力調節：無級可調
沖孔速度：無級可調
電機功率：5KW
電源要求：380±10V，50HZ
凈重： 1800KG
外形尺寸：6800mm*550mm*1680mm
2、設備工作流程
設備的工作流程如下：

1. 開機，系統回零；
2. 在設備的人工操作位置，工人手動把槽道安放在定位模具上，夾緊汽缸快速夾緊槽道；
3. 啟動設備，設備自動把槽道拉入設備；
4. 設備自動將槽道送入第一沖孔位置；
5. 油缸帶動設定的沖孔模具下壓完成第一位置沖孔；
6. 設備將槽道送入下一個沖孔位置；
7. 循環2.5-2.6動作，直至全部孔位沖孔并鉚接完成
8. 全部鉚接完成后，夾緊缸松開槽道工人取出沖孔完成的工件，結束一個循環的工作。

3、設備組成
3.1液壓系統：
3.1.1油箱結構本機采用臥式油箱
3.1.2油箱容積為120升
3.1.3采用VP30葉片泵組
3.1.4電機功率5KW
3.1.5液壓系統具備調節壓力和調節流量（沖孔速度）的功能。
3.1.5外形尺寸 500mm*600mm*650mm
3.1.6大直徑和耐高壓液壓缸
3.2電控系統：
整個電控系統由PLC可編程控制器進行集中控制；控制量主要包含以下幾個方面：
3.2.1整個設備的工作流程和順序；
3.2.2滑臺的移動量；
3.2.3夾鉗的松緊
3.2.4沖孔油缸的動作；
3.2.5補沖模具的控制
3.2.6安全保證系統；
3.2.7零位基準等。
3.2.8電控系統數據輸入由液晶觸摸屏輸入.

3.3安全控制系統
3.3.1運動機構安裝極限限位開關；
3.3.2設計有急停開關
3.3.3運動機構具有機械硬限位措施；
3.3.4運動機構裝有零位開關，以保證設備的一致性；

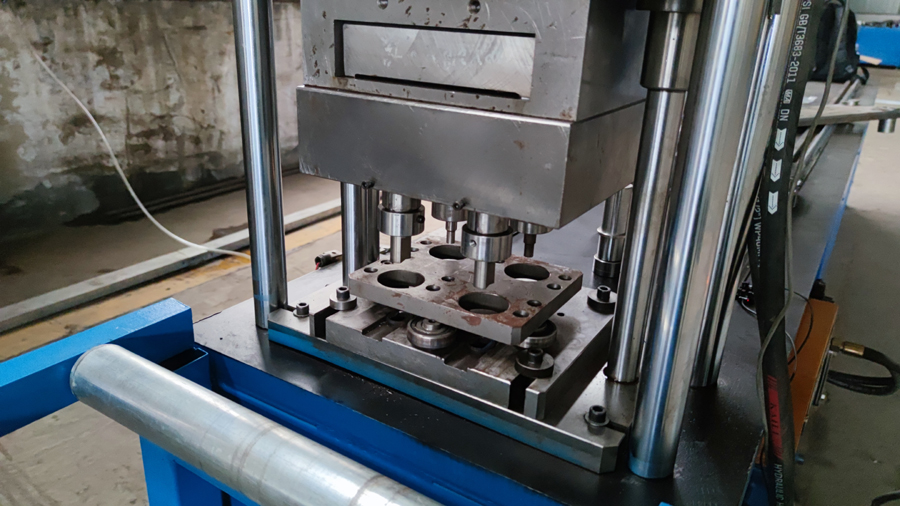

3.4沖孔模具
本機按客戶要求設計帶有模架的快換模具，可完全匹配客戶沖孔要求。模具尺寸提供圖紙。
3.5機架
為保證設備剛性，本機采用80方鋼焊接機架，表面覆蓋20毫米厚度鋼板桌面。
